氣體在化工、鋼鐵、半導體、電子、醫療、石油、食品等行業中應用極為廣泛，種類多樣，可分為一般氣體、特殊氣體及工業氣體。在半導體制造中，氮氣是用量最大、用途最廣的氣體之一，其不導電、冷卻速度快的特性，使其既能在制程中保護設備，也能用于隔離危險氣體或進行低溫測試。

氮氣供應系統在半導體廠的要求極為嚴苛，必須滿足高潔凈、高純度和高度干燥等條件。其中，干燥度的控制尤為關鍵，通常會在氣體輸送系統中安裝露點傳感器，以實時監控氮氣濕度是否達到工藝要求。

實際應用場景

半導體廠的氮氣供應模式會根據用氣規模、氮氣生產廠距離以及廠區布局而有所不同，常見的有桶槽供氣、鋼瓶供氣、管道供氣和用氣端供氣等。無論采用哪種方式，氮氣都需通過高壓鋼瓶或吸附式氣體儲存設備，經管路輸送至現場閥箱進行流量與混合比例調節，再供給后端制程設備使用。

半導體制程中使用的氮氣通常直接接觸電子元件，純度需達到 ppm 甚至 ppb 級別，潔凈度需控制塵埃粒徑小于 0.1～0.05 μm，干燥度則要求壓力露點達到 -40℃～-60℃。

為確保氮氣濕度達標，露點傳感器常安裝在氣體進入冷凍干燥機前，或在晶圓烘烤工序前，以便精準監控運輸過程中的露點值，保證極低濕度環境，從而提高制程良率。

恒歌露點變送器 HG602-D 介紹

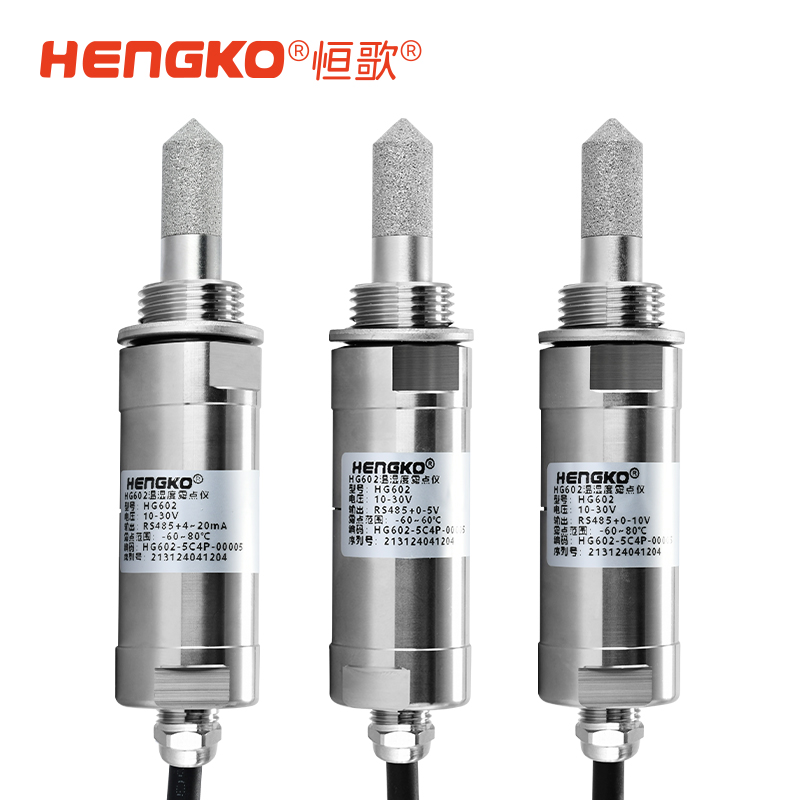

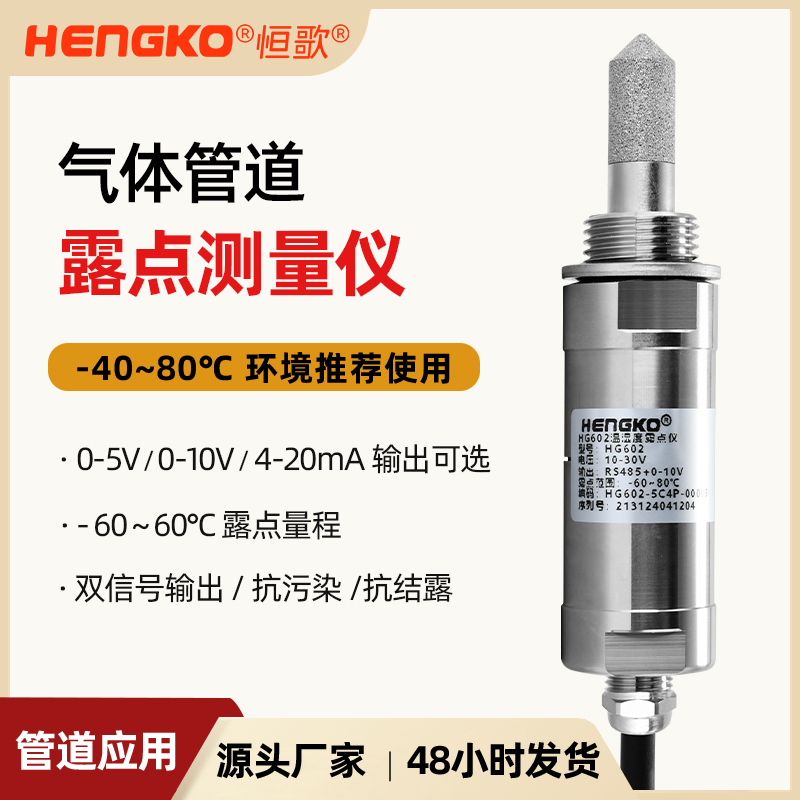

恒歌 HG602-D 微型露點變送器專為極干燥環境設計，可在氮氣等高純度氣體中實現快速、穩定、可重復的露點測量。其具備抗干擾、耐腐蝕、防污染的特性，體積小巧、集成度高，非常適合安裝在空間受限的工業管道中。性能、品質、外觀設計及使用壽命均達到進口高端產品水平，部分指標甚至超越，是一款極具性價比的露點監測設備。

主要參數

露點量程：-60~60°C(可設置，受環境因素影響)

精度：±2°C Td(空氣中或氮氣中)

信號輸出：RS485 + 模擬量 0~5V/0~10V/4~20mA

耐壓強度：16 bar

抗結露功能：探頭加熱干燥，確保測量準確

工作溫度：-40~+60°C

功耗：<0.1W

供電電壓：DC10V~30V(4-20mA 輸出時建議 12V)

響應時間：約 65 秒(1m/s 風速)

出廠校準：出廠充分校準(特殊場景可定制)

數字分辨率：0.01°C/0.1°C 可選，0.01% RH/0.1% RH

通訊波特率：1200. 2400. 4800. 9600. 19200(默認 9600)

字節格式：8 位數據位，1 位停止位，無校驗

在半導體行業，氮氣純度和潔凈度直接影響制程質量。濕度控制不佳往往會導致產品缺陷，據行業統計，超過 25% 的工業不良品與低濕環境失控有關。在氣體供應系統中安裝露點變送器，不僅能實時監控濕氣含量，還可結合制程數據優化反應物比例、減少不完全燃燒等問題，從而降低成本、提升安全性與生產效率。
