1. 引言

半導體制造業擁有全行業最嚴苛的環境要求。隨著工藝尺寸微縮至納米級，生產過程日益復雜，對環境參數——尤其是溫度和濕度——的精確控制，已成為保證產品一致性與良率的關鍵。

即使是微小的溫濕度波動，也可能影響工藝穩定性，導致光刻對準偏差、蝕刻精度下降或材料沉積不均。這些問題進而影響產品可靠性、生產吞吐量以及設備的長期性能。

面對這些挑戰，實時溫濕度監測不僅是一項最佳實踐，更是半導體制造的基本要求。可靠的環境監測有助于維護工藝完整性、減少停機時間，并確保符合行業標準與潔凈室等級規范。

2. 為什么溫度和濕度在半導體制造中至關重要

●  濕度與靜電放電：

低濕度環境會增加靜電積累風險，可能引發靜電放電事件，瞬間損壞精密的集成電路組件。

●  溫度敏感工藝：

先進的光刻、薄膜沉積、蝕刻與固化工藝要求極其嚴格的溫度控制。即使僅 ±0.2°C 的偏差，也可能導致關鍵尺寸偏移或對準誤差。

●  顆粒與濕氣污染：

濕度過高會促進冷凝，可能在晶圓表面引入微小液滴或誘發化學反應。同樣，溫度控制不當會引起熱膨脹失配，影響層間附著力或器件幾何形狀。

3. 需要環境監測的關鍵應用領域

在半導體制造中，環境監測覆蓋整個生產鏈條，而不僅限于單一環節。以下為溫濕度監測尤為關鍵的主要領域：

● ?潔凈室

潔凈室是半導體生產的核心。為維持 ISO 5–7 級環境，必須嚴格控制溫濕度，以減少顆粒產生、防止冷凝并降低靜電風險。濕度的輕微波動都可能增加靜電或污染風險。

典型范圍：

溫度：21~23°C(±0.1°C)

濕度：40~60% RH(±1% RH，有時要求更嚴)

● ?晶圓制造

光刻、氧化、刻蝕、化學氣相沉積(CVD)等工藝對環境波動極為敏感。溫度變化可能導致關鍵尺寸移動、蝕刻速率改變或光刻膠特性變化。穩定的環境是保持嚴格工藝窗口的基礎。

影響：

溫度漂移 → 關鍵尺寸(CD)偏移

濕度不穩定 → 工藝氣體化學反應不一致

● ?封裝與測試

濕氣是集成電路封裝過程中的潛在威脅。若不加控制，可能導致分層、腐蝕，甚至在回流焊時出現“爆米花”式開裂。此外，敏感的測試設備與光學檢測系統也需嚴格的環境條件以保證測量精度。

受影響環節：

BGA、QFN 封裝

IC 燒錄測試

自動光學檢測(AOI)

● ?儲存與運輸

半導體產品在生產后依然脆弱。儲存或運輸過程中暴露于濕氣或氧化環境，可能導致潛在故障、良率損失或產品壽命縮短。受控倉庫與防護包裝(如干燥包裝、氮氣柜)必須配合精確的環境監測系統共同工作。

目標：

防止吸濕材料受潮

確保運輸全程溫度處于安全范圍內

4. 半導體環境監測系統的技術要求

為滿足半導體制造的嚴苛需求，溫濕度監測系統必須具備出色的精度、可靠性與集成能力。以下是選擇或設計監測方案時應關注的關鍵技術要求：

● ?高精度

半導體工藝通常在極窄的環境容差內進行，即使 ±0.5°C 的偏差也可能引起工藝漂移。監測設備需滿足：

溫度精度：±0.1°C 或更高

濕度精度：±1% RH 或更高

此類精度對確保工藝重復性、優化良率及符合 ISO 潔凈室標準至關重要。

長期穩定性與快速響應

長期穩定性可減少頻繁校準的需求——這對高產能晶圓廠尤為重要，因為停機成本極高。

抗漂移傳感器可確保測量結果在數月乃至數年內保持一致。

快速響應時間(通常僅需數秒)能即時捕捉環境變化，有助于預防工藝偏離。

● ?抗干擾與適應惡劣環境

監測設備必須在以下潛在干擾下可靠運行：

重型設備產生的電磁干擾(EMI)

化學品或腐蝕性氣體(如酸、溶劑)

潔凈室內高風速或顆粒沖擊

因此，堅固的外殼、屏蔽電路及耐腐蝕探頭(如不銹鋼或鍍層材料)不可或缺。

● ?通信與系統集成

現代晶圓廠依賴集成化數據系統來監控每一工藝步驟。傳感器與變送器應支持：

多協議：Modbus RTU/TCP、RS485、以太網、4–20 mA

輕松接入樓宇管理系統(BMS)、SCADA 或制造執行系統(MES)

可選遠程配置與診斷功能，提升可維護性

● ?數據記錄與報警功能

實時報警與歷史記錄有助于及早發現異常，并為質量控制提供可追溯性。主要功能包括：

本地或外部存儲支持數據記錄

超限閾值報警(可通過繼電器或數字輸出觸發)

可選支持云平臺/數據中心，實現跨廠區集中監控

5. 推薦的監測解決方案與產品特性

在半導體制造的高精度環境監測領域，并非所有變送器都能勝任。潔凈室與工藝區域需要的是既精準、耐用、穩定，又便于集成的傳感器。

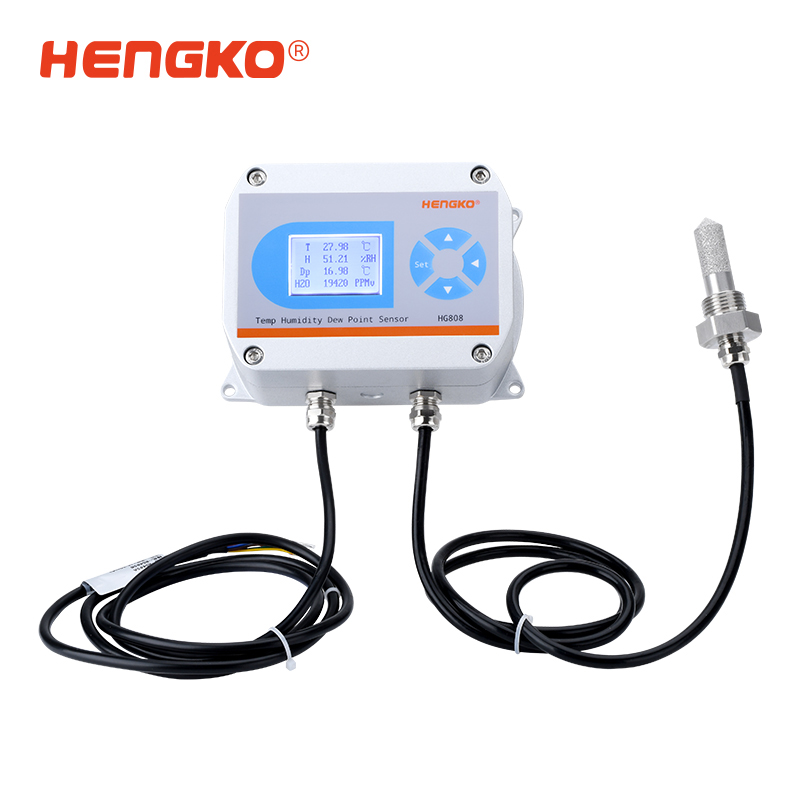

推薦解決方案：恒歌 HG808-C 高穩定性工業溫濕度變送器

恒歌 HG808-C 系列溫濕度傳感器專為要求高精度與長期可靠性的工業場景設計，是潔凈室、晶圓廠以及封裝/測試區域的理想選擇。

主要特性概覽：

寬溫量程：

測量范圍 -50°C 至 150°C(-40°F 至 302°F)，適用于高溫環境如烘箱、潔凈室風管或工藝設備區。

高性能探頭：

配備耐用、防水、防細塵的探頭，能在嚴苛工業環境中長期保持精度。

露點測量：

除溫濕度外，HG808-C 還可計算并輸出露點值，對防止芯片封裝與存儲中的冷凝相關故障至關重要。

靈活的輸出選項：

為與工廠系統無縫集成設計：

RS485 Modbus(數字信號)

4–20 mA(模擬信號)

可選：0–5 V / 0–10 V 輸出

集成顯示屏：

內置屏幕實時顯示溫度、濕度與露點，便于潔凈室內人工巡檢。

系統兼容性：

可輕松連接各類工業控制平臺：

數字顯示儀表

可編程邏輯控制器(PLC)

工業控制系統/SCADA

變頻器等

安裝方式：

HG808-C 系列溫濕度變送器提供多種安裝選項，適應不同監測場景：

壁掛式(適用于潔凈室環境監測)

風管安裝(適用于空氣處理機組 AHU)

嵌入式或模塊化設計，可集成于原有系統或測試腔體內

6. 結語

維持環境穩定已不再是可選項，而是半導體制造業的競爭必備條件。恒歌 HG808-C高精度溫濕度變送器為工程師提供了滿足嚴格工藝要求所需的精度、耐用性與集成能力。如需了解更多信息或獲取整合指導，歡迎隨時聯系我們的應用專家。
