掌握這一關鍵區別，可能避免您的壓縮空氣系統遭受嚴重腐蝕

在工業測量領域，露點儀的應用極為廣泛，但許多用戶經常困惑：儀器測量的究竟是壓力露點還是常壓露點?這一區分至關重要，因為它直接影響對壓縮空氣干燥程度的判斷和整個系統的運行安全。

簡單來說，最直接的判斷方法是觀察露點儀的安裝位置和測量環境：如果露點儀探頭直接安裝在壓力管道中，測量值為壓力露點；如果氣體已被減壓至大氣壓附近測量，則為常壓露點。下面我們將深入探討這一區別的細節及其實際意義。

01 理解露點測量的基本概念

露點溫度，簡而言之，是氣體中水蒸氣達到飽和時凝結成露珠的溫度。這一參數直接反映了氣體的絕對濕度。

但在壓縮空氣系統中，我們需區分兩種不同的露點：

壓力露點：指壓縮空氣在實際工作壓力下水分開始凝結的溫度

常壓露點：指同一壓縮空氣減壓至大氣壓時水分開始凝結的溫度

需要明確的是，對于同一壓縮空氣樣本，其壓力露點和常壓露點的數值是不同的。壓力越高，對應的露點溫度也越高，這意味著在相同溫度下，高壓空氣更容易析出液態水。

02 判斷露點儀測量類型的實用方法

要準確判斷露點儀測量的是壓力露點還是常壓露點，可以通過以下幾種方法：

● 觀察安裝位置與測量環境

如果露點儀探頭直接安裝在壓力管道或容器內部，測量的是壓力露點

如果氣體經過減壓裝置、在大氣壓環境下測量，獲得的是常壓露點

● 核查儀器技術參數

專用壓縮空氣露點儀通常測量的是壓力露點

常規露點儀(如一些氧化鋁傳感器)通常設計用于測量常壓露點

● 分析工藝流程與測量目的

若為了監控干燥機性能或管道內水分狀態，通常需要壓力露點

若為了評估壓縮空氣在使用點的最終狀態(如噴涂、吹掃)，可能更關注常壓露點

03 壓力露點與常壓露點的關鍵區別

為了更直觀地理解兩者差異，請參考下表：

特性	壓力露點	常壓露點
測量環境	在壓力系統中直接測量	在大氣壓下測量
數值關系	相同氣體，壓力露點 > 常壓露點	相同氣體，常壓露點 < 壓力露點
應用場景	監控干燥機性能、管道濕度	表面噴涂、清潔吹掃等應用點
測量重要性	確保管道內不結露，防止腐蝕	保證最終工藝質量

舉例來說，在7 barg壓力下測得壓力露點為8°C的壓縮空氣，其對應的常壓露點低至-17°C。這種顯著差異解釋了為什么區分兩者如此重要。

04 不同應用場景下的選擇策略

● 需要測量壓力露點的場景

在壓縮空氣生產和配送系統中，必須使用壓力露點進行監控，原因如下：

防止管道腐蝕：僅監測常壓露點可能會掩蓋管道內已結露的風險

準確評估干燥設備性能：干燥器通常在壓力條件下工作

系統可靠性：避免液態水在管道中積聚，導致氣動設備故障和產品污染

● 常壓露點更適用的場景

在某些應用點，常壓露點更具實際意義：

表面噴涂：壓縮空氣接觸物體時已降至大氣壓

清潔吹掃：空氣在出口處迅速減壓

實驗室分析：通常在常壓下進行

05 壓力露點與常壓露點的轉換方法

壓力露點與常壓露點之間可以通過壓縮比進行換算。換算關系通常通過專用圖表或公式確定，其一般規律是：在相同壓力露點情況下，壓縮比越大，對應的常壓露點越低。

例如：

0.7MPa的壓縮空氣，壓力露點為2℃時，對應常壓露點約為-23℃

1.0MPa的壓縮空氣，同樣壓力露點為2℃時，對應常壓露點降至約-28℃

這一轉換關系解釋了為什么單純比較露點數值而不注明壓力條件是沒有意義的。

06 露點測量中的常見誤區與注意事項

避免“僅看常壓露點”的陷阱

如前所述，僅關注常壓露點可能導致對管道內實際狀況的誤判。當壓力露點升高至與環境溫度相近時，管道內已發生結露，但常壓露點可能仍顯示正常。這種錯覺會延誤維護，導致系統腐蝕。

07 恒歌露點儀的解決方案

針對不同應用需求，恒歌提供多種露點測量解決方案：

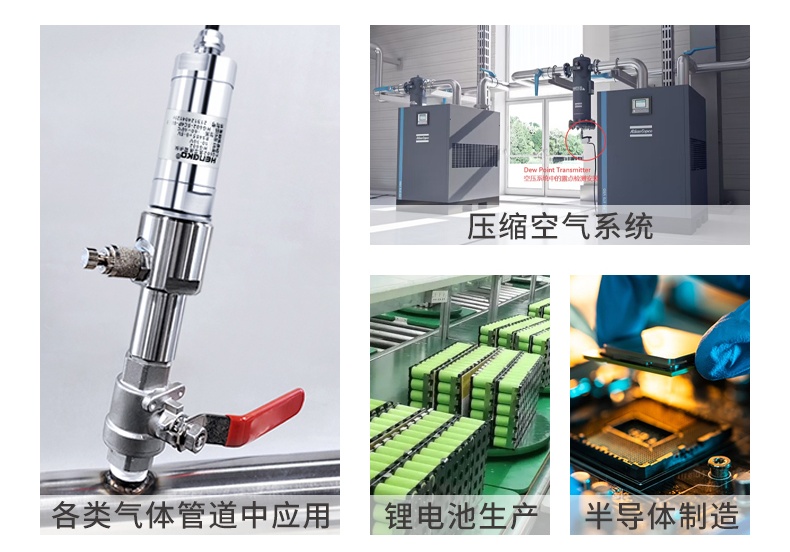

在線式壓力露點儀：直接安裝在壓力管道上，實時監控系統濕度狀態

便攜式露點儀：配備減壓閥，可分別測量壓力露點和常壓露點

正確判斷露點儀測量的是壓力露點還是常壓露點，對保障壓縮空氣系統安全運行至關重要。在選擇和使用露點儀時，請務必考慮您的具體應用場景和測量需求，確保所選儀器能夠提供真正需要的監測數據。

希望本文能幫助您明確區分壓力露點與常壓露點的測量差異。如果您有任何具體應用問題，歡迎咨詢恒歌技術團隊，我們將為您提供專業的露點測量解決方案。
